物联网阀控水表

物联网阀控水表
智能阀控超声水表
远传阀控水表

产品简介

物联网阀控水表集超声水表、电动阀门、测控终端RTU于一体,实现取用水计量远程监测和阀门远程/自动控制,支持阶梯水价和预付费管理。

物联网阀控水表可精确计量管道内瞬时流量和累计流量,根据用户剩余水量自动控制阀门开关,亦可通过中心监管软件远程控制阀门开关,通过4G/5G/NB-IoT无线网络将流量数据和阀门状态远传至中心监管软件,电池自供电、太阳能供电或市电供电三种方式可选。可应用于水资源取水计量监控、自来水大用户远程抄表与阀门控制等项目。

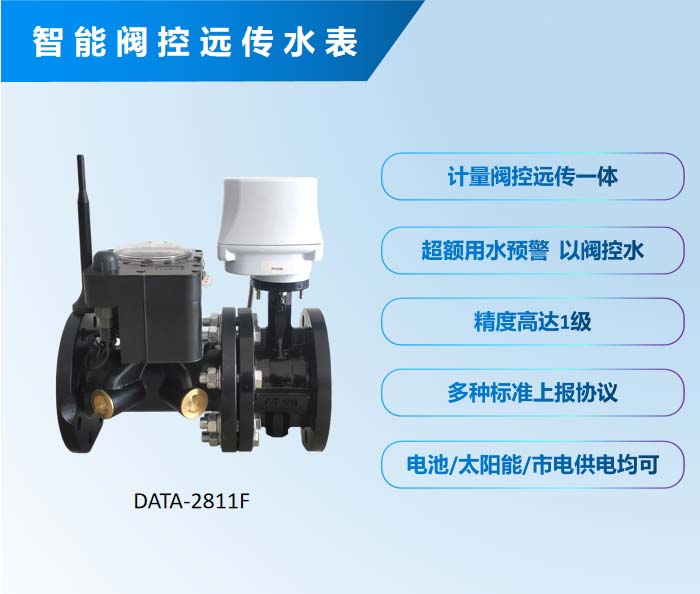

智能阀控远传水表 特点:计量 阀控 远传一体 ,超额用水预警 以阀控水 ,精度高达1级 ,多种标准上报协议 ,电池/太阳能/市电供电均可

功能特点

  • 精确计量用水量

双声道超声水表双向计量 高准确度等级满足贸易结算要求 低始动流量极小流量也能精准测量

内嵌的超声水表经第三方权威机构实流检定为 1级水表

  • 阀门智能控制,实现用水量控制和预付费管理

自动控阀 :根据用户所购水量余额,自动控制阀门开关——实现预付费管理 ;根据年用水定额余量,自动控制阀门开关——实现用水总量控制,严控超采 远程控阀 :通过中心软件的“控制按键” 远程手动开/关阀门

  • 取用水量和设备状态远程监测,多种标准上报协议可选

监测信息 :瞬时流量、累计流量,阀门状态 ,电池电量,用户信息,测点位置 上报协议 :标准水资源规约,MQTT协议,标准水文规约,其他协议可定制 上报方式 :可同时上报多中心,满足多级管理需要;定时上报,频率可设;报警加报,断网补报 通信方式 :4G,5G,NB-IoT

  • 超额用水/设备异常自动报警,辅助水资源管理和设备维护
    • 所购水量余额不足报警,提醒用户充值
    • 年用水总量到达/超过定额时报警,严控超采
    • 现场信号质量差报警
    • 电池电量不足报警
    • 空管或气泡含量过大报警

产品优势

高度集成一体化,简化安装调试

智能阀控远传水表 =超声水表 +电动阀门 +测控终端RTU

集超声水表、电动阀门、测控终端RTU于一体,降低安装难度和成本;

无需考虑与现场其他设备对接问题,减少了调试工作量。

电池/太阳能/市电供电可选,微功耗设计更省电
电池自供电

适用于无需实时监测、开关阀门频率较低、不方便取市电的测点

水表内置大容量电池,采用微功耗工作模式,可持续工作10年以上

阀门内置大容量电池,支持开/关阀130~4400次(口径越大支持次数越少)

太阳能供电适用于需要实时监测、开关阀门频率较高、不方便取市电的测点
市电供电适用于需要实时监测、频繁开关阀门、方便取市电的测点


电池自供电

  • 适用于无需实时监测、开关阀门频率较低、不方便取市电的测点
  • 水表内置大容量电池,采用微功耗工作模式,可持续工作10年以上
  • 阀门内置大容量电池,支持开/关阀130~4400次(口径越大支持次数越少)

太阳能供电

  • 适用于需要实时监测、开关阀门频率较高、不方便取市电的测点

市电供电

  • 适用于需要实时监测、频繁开关阀门、方便取市电的测点
符合水利行业标准通信规约与设备技术条件

●  水资源监测数据传输规约(SL/T 427—2021)

●  水资源监测数据传输规约(SZY206-2016)

●  水文监测数据通信规约(SL651-2014)

●  水量计量设备基本技术条件(SL/T 426—2021)

●  水资源监控设备技术条件(SZY 203-2016)

●  水文自动测报系统设备 遥测终端机(SL 180-2015)

●  四川省水文测报系统技术规约(SCSW008-2011)

● 《特殊区域水文、水资源数据安全采集系统RTU追加测试》

符合水利行业标准通信规约与设备技术条件
符合水利行业标准通信规约与设备技术条件
  • 水资源监测数据传输规约(SL/T 427—2021)
  • 水资源监测数据传输规约(SZY206-2016)
  • 水文监测数据通信规约(SL651-2014)
  • 水量计量设备基本技术条件(SL/T 426—2021)
  • 水资源监控设备技术条件(SZY 203-2016)
  • 水文自动测报系统设备 遥测终端机(SL 180-2015)
  • 四川省水文测报系统技术规约(SCSW008-2011)
  • 《特殊区域水文、水资源数据安全采集系统RTU追加测试》

符合水利行业标准通信规约与设备技术条件

防护等级IP68,防水、防潮、防浸泡,适合各种监测环境
• 各部件独立密封• 窨井专用防水天线• 防水按键
多种设参方式可选,方便系统调试和后期管理
• 本地串口设参• 本地手机APP蓝牙设参• 远程网络设参

主要技术参数

主要技术参数

产品应用

工业/农业水资源取水计量监控管理系统
以阀控水,定量用水 :掌握区域内水资源取用情况;用水总量控制,严控超采



自来水大用户抄表与阀门控制系统
以阀控水,辅助收费管理
